冲击试验服务介绍

轻型货架冲击试验是评估货架在动态载荷或意外碰撞下结构强度和安全性的关键测试，主要模拟仓储环境中叉车操作、货物装卸等场景对货架造成的瞬时冲击。通过量化冲击能量、监测形变及失效模式，验证货架立柱、横梁、连接件的抗冲击性能，确保其在使用寿命内满足承载需求并避免坍塌风险。该试验结合标准化的测试方法和设备，为货架设计优化、材料选型及安装规范提供数据支撑。

轻型货架冲击试验目的

1、验证货架结构在突发冲击载荷下的抗变形能力，防止因局部冲击导致整体失稳。

2、评估连接件（如螺栓、卡扣）在动态载荷下的抗剪切和抗拉性能，确保节点可靠性。

3、模拟叉车误操作场景，检测货架立柱防撞设计是否有效降低冲击损伤。

4、为货架材料选型（如冷轧钢与铝合金的冲击韧性差异）提供量化依据。

5、满足国内外仓储设备安全标准（如EN 15512、GB/T 27924），规避产品责任风险。

轻型货架冲击试验方法

1、摆锤冲击法：使用标准质量摆锤以预定角度撞击货架关键部位，测量能量吸收值。

2、落球/落锤试验：通过不同高度自由落体冲击货架横梁，评估塑性变形临界阈值。

3、液压脉冲冲击：利用液压系统模拟叉车瞬间碰撞的冲击波形，精确复现实际工况。

4、多轴联动冲击：在三维空间内施加复合方向冲击，检测货架非对称载荷下的响应。

5、应变片监测法：在货架应力集中区域粘贴应变片，实时记录冲击过程中的微观形变。

轻型货架冲击试验分类

1、能量分级：按冲击能量分为低能量（＜500J）、中能量（500-2000J）、高能量（＞2000J）三级。

2、方向分类：水平冲击（模拟叉车侧撞）、垂直冲击（模拟货物坠落）、斜向冲击（复合工况）。

3、部件细分：立柱冲击试验、横梁冲击试验、层板冲击试验及整体框架冲击试验。

4、温度环境：常温冲击、低温冲击（-20℃测试材料脆性转变特性）。

轻型货架冲击试验技术

1、加速度闭环控制：通过PID算法精确控制冲击加速度波形，确保测试重复性误差＜5%。

2、高速摄像分析：采用1000fps以上高速摄像机捕捉冲击瞬间结构变形动态过程。

3、声发射检测：监测冲击过程中材料内部裂纹扩展产生的声波信号，预测潜在失效。

4、激光位移传感：非接触式测量货架冲击后的残余变形量，精度可达0.01mm。

5、有限元仿真预判：运用ANSYS/LS-DYNA进行冲击模拟，优化试验方案设计。

6、能量吸收率计算：基于力-位移曲线积分计算货架吸能效率，单位：焦耳/毫米。

7、模态分析辅助：冲击前后进行模态测试，对比固有频率变化评估结构损伤。

8、环境箱耦合：在温湿度可控环境中执行冲击试验，研究材料环境适应性。

9、多通道数据同步：整合力传感器、加速度计、应变片数据实现毫秒级同步采集。

10、失效模式库构建：建立典型冲击失效数据库（如屈曲、撕裂、断裂），指导设计改进。

轻型货架冲击试验步骤

1、样件预处理：按标准GB/T 228.1进行材料力学性能测试，记录初始状态参数。

2、工装夹具设计：定制V型夹具模拟货架实际安装约束条件，消除边界效应误差。

3、冲击参数设定：依据RMI ANSI MH16.1标准设定冲击能量、速度及作用点坐标。

4、预冲击校准：使用校准块进行空载冲击，验证设备动态响应特性符合ISO 148标准。

5、正式试验执行：按正交试验法进行多工况冲击，每个工况重复3次取均值。

6、后处理分析：通过3D扫描对比冲击前后几何形变，计算永久变形率。

7、报告生成：依据ISO/IEC 17025编制报告，包含峰值力、能量吸收、失效模式等关键数据。

轻型货架冲击试验所需设备

1、液压伺服冲击试验机：最大冲击能量需覆盖5000J，如Instron VHS系列。

2、多轴力传感器：量程0-50kN，频响＞10kHz，满足动态信号捕获需求。

3、光学测量系统：GOM Aramis三维数字图像相关系统，用于全场应变测量。

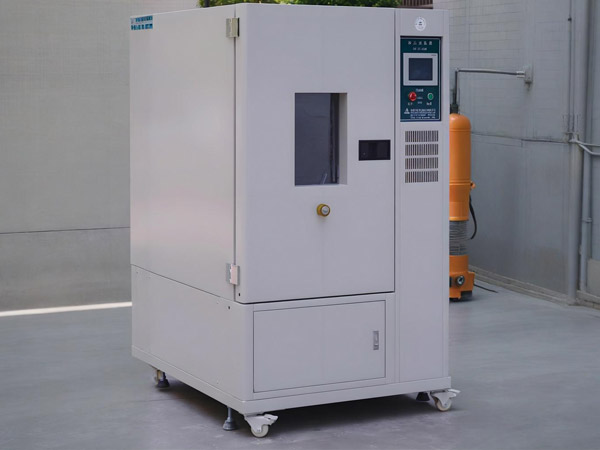

4、环境模拟舱：温控范围-40℃~+80℃，湿度控制精度±3%RH。

5、安全防护装置：防碎片飞溅护罩、紧急制动系统，符合OSHA 29 CFR 1910标准。

轻型货架冲击试验参考标准

1、EN 15512:2020：欧盟钢制静态货架抗冲击性能要求及测试方法。

2、ASTM D880-92：模拟运输环境下的冲击试验标准。

3、GB/T 27924-2011：中国工业货架抗冲击试验规范。

4、FEM 10.2.02：欧洲物料搬运协会货架设计规范中的冲击载荷条款。

5、ISO 21982:2020：货架系统动态试验通用要求。

6、RMI MH16.1-2012：美国货架制造商协会冲击试验实施细则。

7、JIS Z 0232:2004：日本货架水平冲击试验方法。

8、AS 4084-2012：澳大利亚钢货架结构标准第7.4章冲击试验要求。

9、BS EN 15635:2008：货架使用与维护中的冲击损伤评估方法。

10、UL 2335-2017：北美地区货架防火与结构安全综合测试标准。

轻型货架冲击试验合格判定

1、结构完整性：冲击后无可见裂纹，层板位移量＜L/200（L为跨度）。

2、功能保持性：货架仍能承受额定静载荷且变形在弹性范围内。

3、连接件检查：螺栓无松动，焊接部位无脱焊，卡扣保持有效啮合。

4、能量吸收率：实测值需≥设计值的85%，参照FEM 10.2.02标准。

5、安全余量验证：首次失效冲击能量需≥标准要求值的1.5倍。

轻型货架冲击试验应用场景

1、电商仓储中心：高频次叉车作业环境下的货架耐久性验证。

2、冷链物流仓库：低温环境下货架材料的抗冲击脆化测试。

3、汽车零部件仓储：重型零部件坠落对层板的冲击防护评估。

4、自动化立体仓库：AGV机器人误操作工况的冲击模拟。

5、抗震设计验证：结合GB 50011进行地震次生冲击载荷测试。
