冲击试验服务介绍

转速表冲击试验是评估转速表在运输、安装或使用过程中承受机械冲击环境适应性的重要手段。该试验通过模拟产品在实际工况中可能遇到的冲击载荷，验证其结构强度、内部元件可靠性及测量精度保持能力。作为环境可靠性测试的核心项目之一，该试验涵盖半正弦波、后峰锯齿波等多种波形，需要依据国际标准设置加速度、脉冲持续时间等参数，对汽车仪表、航空设备等关键领域的转速测量装置具有重要质量保障作用。

转速表冲击试验目的

验证转速表机械结构在突发冲击下的完整性，防止外壳破裂或内部零件脱落

检测冲击载荷对传感器精度的持续性影响，确保测量数据在极端条件下的准确性

评估电路板焊接点与连接器的抗冲击性能，预防接触不良导致的信号中断

验证防护设计有效性，防止冲击引发的液晶屏破碎或指针机构卡滞

模拟运输过程中多层堆叠震动场景，检验包装防护系统的缓冲性能

转速表冲击试验方法

经典冲击法：采用自由跌落式冲击台产生标准半正弦波，检测结构共振频率点

冲击响应谱法：通过多轴振动台复现实际冲击环境频谱，评估复合冲击效应

重复冲击法：施加连续冲击序列模拟运输颠簸工况，检测累积损伤效应

气动冲击法：使用高压气体驱动冲击锤，产生毫秒级瞬时高加速度冲击

波形合成法：结合半正弦波与梯形波特征，模拟复杂工况下的冲击载荷

转速表冲击试验分类

按冲击方向：垂直轴向冲击/水平径向冲击/多轴复合冲击

按波形特征：半正弦波/梯形波/后峰锯齿波/方波冲击

按应用场景：运输冲击/安装冲击/操作冲击/爆炸冲击

按能量等级：功能冲击(10-50g)/破坏冲击(50-200g)/极限冲击(200g+)

按标准体系：IEC冲击/MIL-STD冲击/GB/T 2423系列冲击

转速表冲击试验技术

峰值加速度控制技术：通过闭环反馈系统精确控制冲击波形幅值

脉冲持续时间校准：使用激光测速仪确保冲击脉宽误差＜5%

多轴同步冲击技术：实现XYZ三轴向冲击载荷的精确相位控制

冲击波形整形技术：通过砧板材料选择调节冲击脉冲上升时间

非接触式测量技术：应用激光多普勒测振仪避免附加质量影响

冲击能量谱分析：采用FFT算法分解冲击信号的频率成分

夹具共振抑制：设计蜂窝结构阻尼夹具降低试件安装共振

温度耦合冲击：结合温箱实现-40℃~85℃环境下的冲击试验

多阶冲击加载：按25%、50%、100%能量梯度进行阶梯式测试

冲击后功能检测：集成自动测试系统进行电气性能即时验证

转速表冲击试验步骤

预处理阶段：将试件在标准大气条件下稳定24小时并记录初始参数

夹具安装：使用三向力传感器验证夹具安装平面度误差＜0.05mm

冲击参数设定：依据ISO 16750-3标准配置50g/11ms半正弦波

预冲击测试：施加20%设计载荷进行波形验证与系统校准

正式试验：按XYZ三个轴向分别施加3次正反向冲击

中间检测：每次冲击间隔进行零点校准与信号响应测试

后处理检测：试验后持续监测12小时确认无延迟性故障

转速表冲击试验所需设备

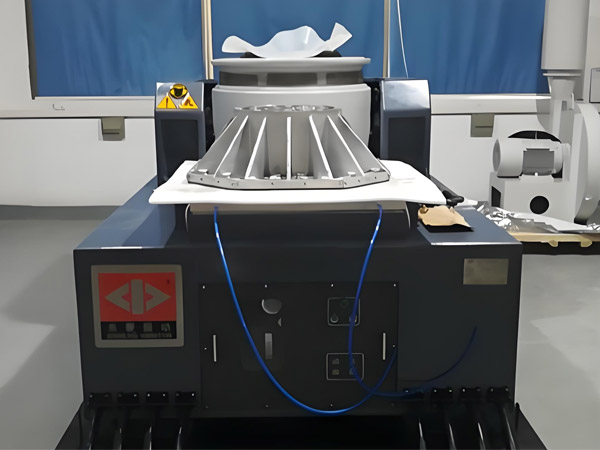

电动式冲击试验台：频率范围DC-5kHz，最大加速度1000g

气动冲击发生器：可产生0.5-80ms脉宽的定制波形冲击

三轴加速度传感器：量程±5000g，频率响应0.5Hz-15kHz

动态信号分析仪：具备25600线FFT分辨率与阶次分析功能

光学测量系统：激光多普勒测速仪测量微秒级速度变化

环境耦合箱：实现-70℃~180℃温控范围冲击环境模拟

自动夹具系统：配备气动锁紧装置与扭矩监控功能

转速表冲击试验参考标准

ISO 16750-3:2012 道路车辆电气电子设备机械冲击试验

MIL-STD-810H Method 516.8 军用设备冲击试验程序

GB/T 2423.5-2019 电工电子产品环境试验 第2部分:试验方法 试验Ea:冲击

IEC 60068-2-27 环境试验.第2-27部分:试验方法 试验Ea和指南:冲击

SAE J575-2021 汽车照明装置冲击试验规范

RTCA DO-160G Section 7.0 机载设备冲击试验要求

JESD22-B104E 半导体器件机械冲击试验方法

ASTM D3332-22 包装件运输冲击试验方法

EN 60068-2-27 环境试验.冲击试验方法和导则

GJB 150.18A-2009 军用装备实验室环境试验方法 冲击试验

转速表冲击试验合格判定

结构完整性：外壳无可见裂纹，安装支架无永久变形

功能稳定性：冲击后转速测量误差不超过标称值的±1.5%

信号连续性：CAN总线或模拟信号输出无中断或毛刺现象

机械性能：轴承组件轴向间隙变化量≤0.02mm

防护性能：IP等级测试后仍符合设计要求

残余振动：冲击后自由振动幅值衰减至5%以内时间＜2s

转速表冲击试验应用场景

汽车仪表总成：验证发动机舱内转速表抗引擎冲击能力

航空发动机监测：测试极端振动环境下转速传感器的可靠性

工业电机控制：评估变频器转速反馈装置的抗冲击性能

铁路机车监测：检测轨道冲击对牵引电机转速表的影响

船用推进系统：模拟海浪冲击对轴系转速测量装置的作用

军用装备测试：考核战车炮击冲击对武器系统转速表的影响
